Аппараты для стыковой сварки ПНД труб Rothenberger. Монтаж газопроводов

Технология стыковой сварки труб из ПНД занесена в государственный стандарт в качестве надежного способа создания неразъемного соединения труб при монтаже газопроводов. Для применения данной технологии используется специальное трассовое оборудование - аппараты для стыковой сварки газовых труб из ПНД.

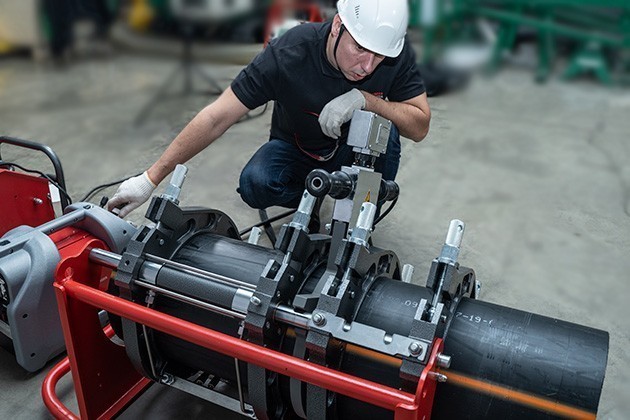

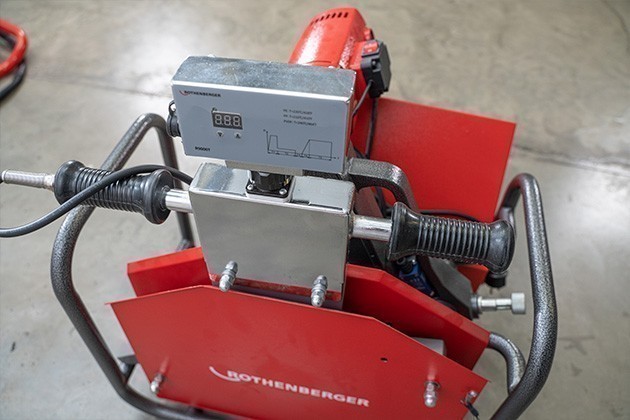

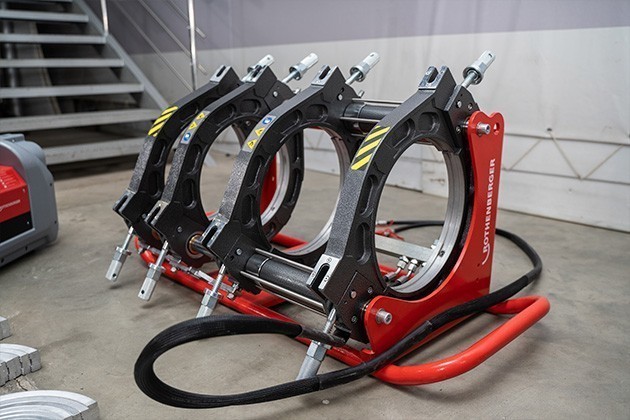

Это машины для осуществления фиксации и сварки труб из ПНД при помощи нагрева торцов свариваемых труб или деталей до вязкотекучего состояния материала в результате контакта с нагревательным инструментом и последующим соединением торцов деталей под давлением.

Какие существуют требования к аппаратам для стыковой сварки при бестраншейных способах прокладки газопроводов?

Аппараты для стыковой сварки должны поддерживать необходимые сварочные параметры при напряженной работе в течение всей рабочей смены и при любых способах прокладки. Особенно высокие требования к скорости и качеству проведения сварочных работ предъявляются при бестраншейных способах прокладки, когда существует необходимость производить соединение труб с ускоренными темпами, опережая буровые работы.

В чем преимущество использования трассовых аппаратов для стыковой сварки R315F производства компании Rothenberger?

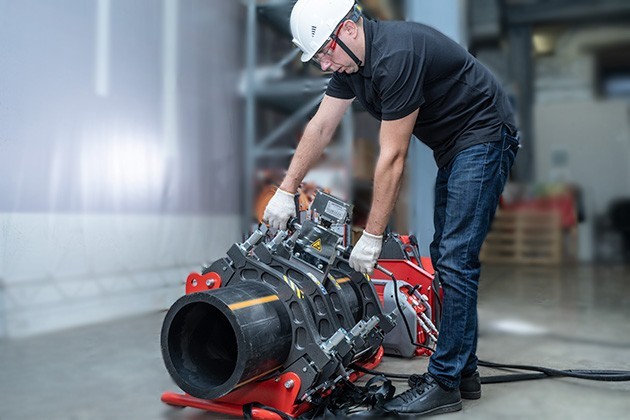

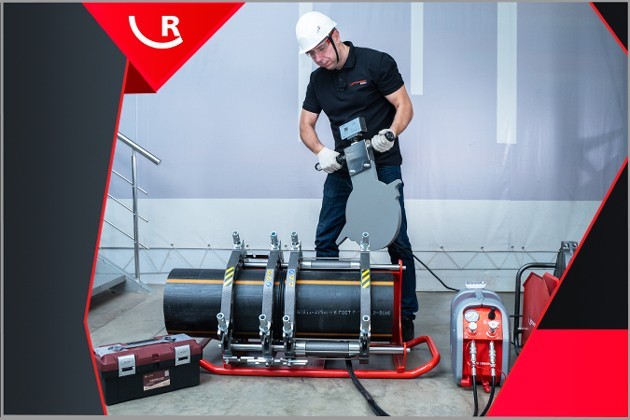

Аппараты для стыковой сварки ПНД труб R315F производства компании Rothenberger с подключенным блоком протоколирования Dataline III успешно используются для сварки газовых труб при подземной, в том числе для бестраншейной прокладке газопроводов.


Необходимо отметить, что согласно рекомендациям (СТО НОСТРОЙ 2.27.17-2011) к моменту завершения расширения бурового канала при бестраншейных методах прокладки трубопровод или его передовой участок, размещенный на противоположной от буровой установки стороне скважины, должен быть скомплектован, сварен. Предварительная сборка участка прокладываемого трубопровода является предпочтительным вариантом, так как при этом сокращается время на протягивание и снижается риск, что трубопровод застрянет в скважине.

В стесненных условиях строительства допускается производить сборку трубопровода в процессе протягивания путем последовательного наращивания плети соединением секций труб. При этом необходимо предусмотреть меры по обеспечению устойчивости стенок расширенного бурового канала от обрушения при технологических перерывах в протягивании.

Аппараты для стыковой сварки с гидравлическим приводом R315F производства компании Rothenberger обеспечивают создание качественных сварных соединений при работе в напряженном режиме, что помогает строителям сокращать технологические перерывы в протягивании плетей. Благодаря надежной работе компактной гидростанций, которыми укомплектованы эти машины, их можно эксплуатировать длительное время без остановок

Мощные гидростанции, являющиеся составной частью аппаратов Rothenberger R315F, обеспечивают стабильные показатели давления, что сказывается на качестве процесса сварки. Как известно, процедура сварки на единственно низком давлении, прописана в ГОСТ Р 55276 -20 12 поэтапно. В данном документе указано, что стабильность параметров сварочного давления напрямую влияет на качество сварного соединения, а именно: согласно п.4.10 «Охлаждение соединения»: Расплавленные соединяемые концы должны оставаться зафиксированными в сварочной машине и сжиматься под заданным давлением в течение заданного времени охлаждения в машине под давлением.

Стыковое соединение должно достаточно долго выдерживаться под давлением до извлечения из сварочной машины для того, чтобы обеспечить высокое качество соединения. Давление сваривания должно поддерживаться до того момента, когда температура стыка не упадет ниже температуры кристаллизации полиэтилена».


Все составные части гидростанций аппаратов для стыковой сварки R315F выполнены из инновационных материалов. Гидростанция состоит из:

• электрического двигателя, получающего питание от сети;
• насоса, перекачивающего масло по системе;
• бака с заливной горловиной и всасывающим фильтром;

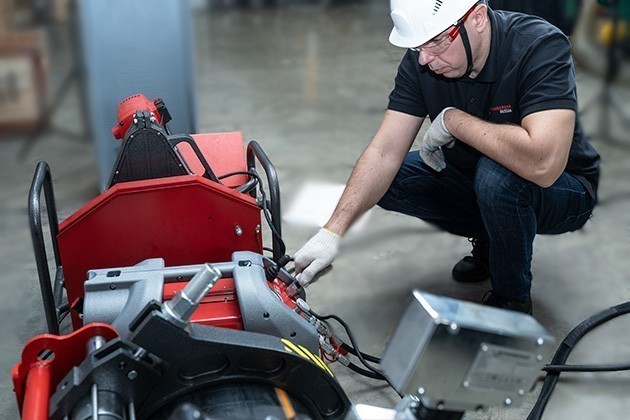

• быстроразъемных соединений для подключения гидравлических шлангов;

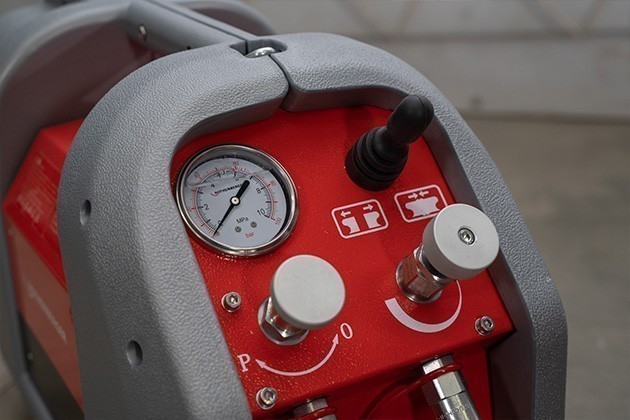

• компактного металлического корпуса, с размещением на лицевой стороне всех органов управления сварочным процессом;
• сетевого кабеля с вилкой.

Модели аппаратов для стыковой сварки R315F производства Rothenberger с подключенным блоком протоколирования Dataline III выделяется среди прочего  оборудования для  сварки труб диаметром от 90 до 315мм. Это надежные сварочные машины для использования на строительных площадках с интуитивно понятным ручным управлением.

---

Специалисты по аппаратам для сварки полимерных труб компании Rothenberger помогут выбрать наиболее эффективную модель для Ваших задач.
